影像處理方案
Image processing scheme
工業相機ODM/OEM
公司業務 – ODM / OEM
工業用相機 ODM/OEM
( 區域型、線型、熱感型、X光型等)
數位信號處理引擎 ODM/OEM
（工業用、監視防盜用、車用、無人機用…等）
USB3 和 GigE 介面卡
衛星視覺以及影像儲存
ODM/OEM 相機
使用超過 24 種不同類型的 Sensors
- 紅外線 LED 板
- Vandal alarm 電路
- Cooled/Uncooled 相機GigE VisionTM 相機
- 紅外線像機模組
USB3 介面板
工業用相機：數位顯微鏡用
GigE 介面板
線型掃描相機
子彈型監視器
面型掃描相機
開發過的 Sensor Board 一覽表
Sensor Board 的組裝
Front plate 之設計與組裝
- 符合 RoHS 規範的鋁擠或陽極電鍍處理（外包）
- 工業鏡頭卡口： C-mount, F-mount, M42, ……等等.
- Flange 後距離之分析與設計
- 光學和物理距離的分析
Front plate 和 sensor board 的組裝
- Sensor 校準之設計與量測
- X = +/- 150 micron
- Y = +/- 150 micron
- Z = +/- 300 micron
- Theta = +/- 0.2 度
供應商管理
- Image sensor 進料檢驗
- IPC/JEDEC J-STD-020D.1 & J-STD-033C 製程
車規 / 工規數位視訊處理模組
車用視頻 DSP 引擎電路板 (ODM)
- TI 600MHz Video DSP with 4.8K MMACs
- 車規 PCB 設計
- 2 x video in, 1 x video out
- 128-Mbyte DDR2 SDRAM, 256-Mbyte NAND flash
車道偏離系統
高端視頻 DSP 引擎電路板 (ODM)
- TI 600MHz Video DSP with 4.8K MMACs
- Video FPGA with 2 million system gates
- Mpeg4/M-jpeg DSP-based codec
- 工規 PCB 設計, IEC 68-2-14 熱循環測試標準
航太視頻引擎
監控用數位視訊處理模組
監控用視頻 DSP 引擎電路板
- TI 600MHz Video DSP with 4.8K MMACs
- 工規 PCB 設計
- 64-Mbyte DDR2 SDRAM, 128-Mbyte NAND flash
嵌入式影像分析
鏡頭形變修正
修正前的影像
修正後的影像
嵌入式影像處理、強化技術
平台
- Xilinx® FPGA
Front-end
- Sensor 介面： CMOS parallel, AFE, LVDS
- 自動曝光，自動增益
- 壞點修正
- 鏡頭形變修正
- Gamma 修正
- FPN, PRNU, 非均勻性修正 (NUC)
- Trilinear CCD 的色彩空間校正
- Tap 自動平衡
- 寬動態範圍 (WDR)
- 直方圖均衡化、拉伸
- Laplacian 濾波器
- De-interlace 濾波器
Back-end
- 影像解析度縮放
- Camera Link® ， USB3 和 GigE 介面
應用：面板 Mura 偵測
背景灰階：140-150DN
Mura 灰階：147-151DN
-

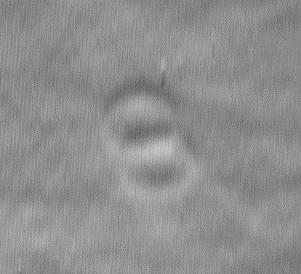

- 原始影像 (with Coin Mura)
-
- 強化過後的影像 (Mask size: 12)
